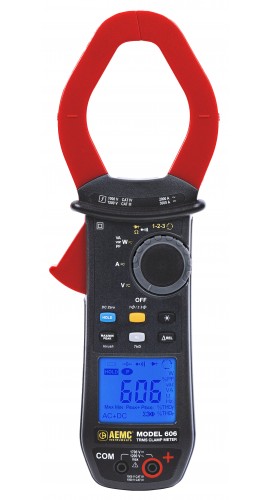

Professionnel et fiable, ce multimètre à pince mesure la puissance, la distorsion harmonique, le courant, la tension, la résistance et la fréquence, et effectue des tests de diode et de continuité. De plus, ce multimètre supporte 1 200 V CA/1 700 V CC et dispose de la technologie True InRush qui permet de mesurer le courant d'appel et la surintensité.
Professionnel et fiable, ce multimètre à pince mesure la puissance, la distorsion harmonique, le courant, la tension, la résistance et la fréquence, et effectue des tests de diode et de continuité. De plus, ce multimètre supporte 1 200 V CA/1 700 V CC et dispose de la technologie True InRush qui permet de mesurer le courant d'appel et la surintensité.
Ce compteur permet de travailler avec une augmentation de la tension CA et CC et offre une fonctionnalité améliorée pour les applications solaires/photovoltaïques (PV). En outre, ce compteur est doté d'un grand écran rétroéclairé électroluminescent bleu de 10,000 points.
Caractéristiques
Une gamme offrant des fonctions d'analyse et de diagnostic inédites!
Version TRMS de Min et Max: Min et Max sont des valeurs TRMS calculées sur une durée allant jusqu'à 100 ms. Cette fonction est particulièrement utile pour dimensionner une installation, le diamètre d'un câble d'alimentation, un dispositif de protection thermique, etc.
Peak+ et Peak-: Calculées sur une période de 1 ms, les valeurs Peak+ et Peak- permettent de caractériser la distorsion affectant le signal mesuré. Elles peuvent par exemple révéler des variations dans le comportement de l'installation, voire des dysfonctionnements.
ΔREL, pour une évaluation rapide: La comparaison avec une quantité de référence est un moyen rapide d'évaluer et d'analyser vos résultats. Les variations d'un signal peuvent être mesurées de manière différentielle ou relative. La première méthode indique la différence entre la valeur de référence et la valeur mesurée. La seconde méthode indique la proportion. La fonction ΔREL peut être appliquée à tout type de mesure et peut être utilisée conjointement avec les fonctions Min, Max et Peak.
Compteur à pince riche en fonctionnalités
Outil idéal pour tout travail sur le terrain, il est simple d'utilisation et regroupe toutes les fonctions nécessaires dans une solution unique et compacte. Bénéficiant d'une technologie de pointe, ce compteur garantit une qualité irréprochable tout en assurant une simplicité d'utilisation.
Performance
Bénéficiez d'un système d'acquisition numérique v.e.v 12 bits rapide offrant une grande précision de mesure. Grâce à sa large bande passante et à son facteur de crête élevé, cette pince fournit des mesures précises quel que soit le type de signal.
Ergonomie
Toute la gamme est conçue pour être utilisée d'une seule main, même avec des gants de sécurité. Pour une efficacité maximale, chaque mesure correspond à une position spécifique de l'interrupteur. Le concept "une touche, une fonction" facilite encore l'utilisation. De plus, cette pince est équipée d'une détection automatique du type de signal (CA ou CC) sur les courants, les tensions et les valeurs de puissance.
Fonction True InRush®
La fonction True InRush® offre la possibilité unique de mesurer les événements de mise sous tension des appareils d'un réseau déjà sous tension. Contrairement à d'autres instruments qui ne mesurent l'appel de courant que lorsque l'installation est mise sous tension pour la première fois, nos pinces ampèremétriques mesurent tous les types d'appel de courant, même ceux qui sont dus à des augmentations de charge sur une installation qui est déjà sous tension.
Applications
| Mesure de la tension CC | Gamme de mesure: 0 à 99.99 V Gamme de mesure spécifiée: 0 à 1600 V Précision: 0 à 9.99 V ± (1% R + 10 cts) / 10 à 99.99 V ± (1% R + 3 cts) Résolution: 0.01 V Impédance d'entrée: 10 MΩ Gamme de mesure: 100 à 999.9 V Gamme de mesure spécifiée: 0 à 1600 V Résolution: 0.1 V Impédance d'entrée: 10 MΩ Gamme de mesure: 1000 à 1700 V1 Gamme de mesure spécifiée: 0 à 1600 V Résolution: 1 V Impédance d'entrée: 10 MΩ 1) L'affichage indique +OL au-dessus de 3400 V et -OL en dessous de -3400 V, en mode REL. Au-dessus de 1700 V, un bip répétitif indique que la tension mesurée est supérieure à la tension de sécurité garantie pour l'appareil. |
| Mesure de la tension CA | Gamme de mesure: 0.15 à 99.99 V Gamme de mesure spécifiée2: 0 à 1100 V CA / 1600 V crête Précision: 0.15 à 9.99 V ± (1% R + 10 cts) / 10 à 99.99 V ± (1% R + 3 cts) Résolution: 0.01 V Impédance d'entrée: 10 MΩ 100 à 999.9 V Gamme de mesure spécifiée2: 0 à 1100 V CA / 1600 V crête Précision: ± (1% R + 4 cts) Résolution: 0.1 V Impédance d'entrée: 10 MΩ Gamme de mesure: 1000 à 1200 V RMS/1700 V crête1 Gamme de mesure spécifiée2: 0 à 1100 V CA / 1600 V crête Précision: ± (1% R + 4 cts) Résolution: 1 V Impédance d'entrée: 10 MΩ 1 L'affichage indique OL au-dessus de 1700 V. Au-dessus de 1200 V RMS, un bip répétitif indique que la tension mesurée est supérieure à la tension de sécurité garantie pour l'appareil (bande passante en CA = 3 kHz). 2) Toute valeur entre zéro et le seuil minimal de la gamme de mesure (0.15 V) est forcée à ---- sur l'affichage. |
| Mesure de tension CA+CC | Plage de mesure: 0.15 à 99.99 V Plage de mesure spécifiée2: 0 à 1100 V CA/1600 V crête Précision: 0.15 à 9.99 V ± (1% R + 10 cts) / 10 à 99.99 V ± (1% R + 3 cts) Résolution: 0.01 V Impédance d'entrée: 10 MΩ 100 à 999.9 V Plage de mesure spécifiée2: 0 à 1100 V CA/1600 V crête Précision: ± (1% R + 4 cts) Résolution: 0.1 V Impédance d'entrée: 10 MΩ Plage de mesure: 1000 à 1200 V RMS/1700 V crête1 Plage de mesure spécifiée2: 0 à 1100 V CA/1600 V crête Précision: ± (1% R + 4 cts) Résolution: 1 V Impédance d'entrée: 10 MΩ Mode MAX/MIN en tension (de 10 Hz à 1 kHz en CA et CA+CC, et à partir de 0.3 V): Précision: Ajouter 1% R aux valeurs ci-dessus Temps de capture de l'extrême: Environ 100 ms Mode PEAK en tension (de 10 Hz à 1 kHz en CA et CA+CC): Précision: ajouter 1.5% R aux valeurs ci-dessus Temps de capture PEAK: 1 ms minimum à 1.5 ms maximum 1)L'affichage indique OL au-dessus de 1700 V (en mode PEAK). Au-dessus de 1200 V v.e.v, un bip répétitif indique que la tension mesurée est supérieure à la tension de sécurité garantie par l'appareil. Bande passante en CA = 3 kHz 2) Toute valeur entre zéro et le seuil minimum de la plage de mesure (0.15 V) est forcée à sur l'affichage. * La précision est exprimée en ± (x% de la lecture (R) + y counts (cts)) |
| Mesure du courant CC | Gamme de mesure2: 0 à 99.99 A Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision (corrigée au zéro)2): ± (1% R + 10 cts) Résolution: 0.01 A Gamme de mesure: 100 à 999.9 A Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision (corrigée au zéro)2): (1% R + 3 cts) Résolution: 0.1 A Gamme de mesure: 1000 à 1500 A1 Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision (corrigée au zéro)2): (1.5% R + 3 cts) Résolution: 1 A 1) L'affichage indique +OL au-dessus de 3000 A et -OL en dessous de -3000 A en mode REL. Les signes - et + sont affichés (polarité). 2) Le courant résiduel à zéro dépend de la rémanence, il peut être corrigé par la fonction de mise à zéro CC du bouton HOLD. |
| Mesure du courant CA | Gamme de mesure2: 0.25 à 99.99 A Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± (1% R + 10 cts) Résolution: 0.01 A Gamme de mesure2: 100 à 999.9 A Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± (1% R + 3 cts) Résolution: 0.1 A Gamme de mesure2: 1000 A (15,000 A crête)1 Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± (1% R + 3 cts) Résolution: 1 A 1) L'affichage indique OL au-dessus de 1500 A en mode PEAK. Les signes - et + ne sont pas affichés. Bande passante en CA = 2 kHz. 2) En CA, toute valeur entre zéro et le seuil minimal de la gamme de mesure (0.25 A) est forcée à ---- sur l'affichage. |
| Mesure d'intensité CA+CC | Plage de mesure2: 0.25 à 99.99 A Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision: ± (1% R + 10 cts) Résolution: 0.01 A Plage de mesure2: 100 à 999.9 A Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision: ± (1% R + 3 cts) Résolution: 0.1 A Plage de mesure2: CA: 1000 à 2000 CC ou PEAK: 1000 à 3000 A1 Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision: Jusqu'à 2000 A ± (1.5% R + 3 cts) De 2000 à 2500 A CC ± (2.5% R + 3 cts) De 2500 à 3000 A CC ± (3.5% R + 3 cts) Résolution: 1 A Mode MAX/MIN en courant (de 10 Hz à 1 kHz en CA et CA+CC, et à partir de 0.30 A): Précision (zéro corrigé): Ajouter 1% R aux valeurs ci-dessus Temps de capture des extrêmes: Environ 100 ms Mode PEAK en courant (de 10 Hz à 1 kHz en CA et CA+CC): Précision: Ajouter ± (1.5% R + 0.5 A) aux valeurs ci-dessus Temps de capture PEAK: 1 ms minimum à 1.5 ms maximum 1)En CC, l'affichage indique +OL au-dessus de +6000 A et -OL au-dessus de -6000 A en mode REL. Les signes + et - sont affichés. En CA et CA+CC, l'affichage indique +OL au-dessus de 3000 A en mode PEAK. Les signes - et + ne sont pas affichés. Bande passante en CA = 1 kHz 2) En CA, toute valeur entre zéro et le seuil minimum de la plage de mesure (0.25 A) est forcée à sur l'affichage |
| Mesure de l'InRush réel | Gamme de mesure: 10 A à 1000 A CA / 10 A à 1500 A CC Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± (5% R + 5 cts) Résolution: 1 A Mode Peak: Précision: Ajouter ± (1.5% R + 0.5 A) aux valeurs ci-dessus Temps de capture de crête: 1 ms minimum à 1.5 ms maximum |
| Mesure de continuité | Gamme de mesure: 0 à 999.9 Ω Tension en circuit ouvert: ≤3.6 V Courant de mesure: 550 μA Précision: ± (1% R + 5 cts) Seuil de déclenchement du buzzer: Réglable de (1 à 999) Ω (40 Ω par défaut) |
| Mesure de la résistance | Gamme de mesure1: 0 à 99.9 Ω Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision: ± (1% R + 10 cts) Résolution: 0.1 Ω Tension en circuit ouvert: ≤3.6 V Courant de mesure: 550 μA Gamme de mesure1: 100 à 999.9 Ω Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision: ± (1% R + 5 cts) Résolution: 0.1 Ω Tension en circuit ouvert: ≤3.6 V Courant de mesure: 500 μA Gamme de mesure1: 10 à 9999 kΩ Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± (1% R + 5 cts) Résolution: 1 Ω Tension en circuit ouvert: ≤3.6 V Courant de mesure: 100 μA Gamme de mesure1: 10 à 99.99 kΩ Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± (1% R + 5 cts) Résolution: 10 Ω Tension en circuit ouvert: ≤3.6 V Courant de mesure: 10 μA Mode MAX/MIN: Précision: ajouter 1% R aux valeurs ci-dessus Capture des extrêmes: Environ 100 ms 1) Au-dessus de la valeur maximale affichée, l'appareil indique OL. Les signes - et + ne sont pas affichés. |
| Test de diode | Gamme de mesure: 0 à 3.199 V CC Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision: ± (1% R + 10 cts) Résolution: 0.001 V Courant de mesure: 0.55 mA Indication (jonction inversée ou circuit ouvert): OL est affiché lorsque la tension mesurée >3 |
| Mesure de la fréquence de tension | Gamme de mesure1: 5 à 999.9 Hz Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision: ± 0.4% R + 1 ct Résolution: 0.1 Hz Gamme de mesure1: 1000 à 9999 Hz Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± 0.4% R + 1 ct Résolution: 1 Hz Gamme de mesure1: 10 à 19.99 kHz Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± 0.4% R + 1 ct Résolution: 10 Hz Mode MAX/MIN (de 10 Hz à 1 kHz) pour tension et courant: Précision: Ajouter 1% R aux valeurs ci-dessus Temps de capture des extrêmes: Environ 100 ms 1) En mode MAX/MIN, la gamme de fonctionnement est limitée à 1 kHz. Si le niveau du signal est trop faible (U <3 V ou I <3 A) ou si la fréquence est inférieure à 5 Hz, l'appareil ne peut pas déterminer la fréquence et affiche ---- |
| Mesure de la fréquence de courant | Gamme de mesure1: 5 à 999.9 Hz Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision: ± 0.4% R + 1 ct Résolution: 0.1 Hz Mode MAX/MIN (de 10 Hz à 1 kHz) pour tension et courant: Précision: Ajouter 1% R aux valeurs ci-dessus Temps de capture des extrêmes: Environ 100 ms 1En mode MAX/MIN, la gamme de fonctionnement est limitée à 1 kHz. Si le niveau du signal est trop faible (U <3 V ou I <3 A) ou si la fréquence est inférieure à 5 Hz, l'appareil ne peut pas déterminer la fréquence et affiche ---- |
| Mesures de puissance Active CA+CC | Plage de mesure2/4: 5 à 9.999 kW Plage de mesure spécifiée: 1 à 100% de la plage de mesure Précision3/7): Jusqu'à 1000 A ± (2% R + 10 cts) 1000 à 2000 A ± (2.5% R + 10 cts) 2000 à 2500 A CC ± (3.5% R + 10 cts) 2500 à 3000 A CC ± (4.5% R + 10 cts) Résolution: 1 W Plage de mesure2/4: 10 à 99.99 kW Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision3/7): Jusqu'à 1000 A ± (2% R + 4 cts) 1000 à 2000 A ± (2.5% R + 4 cts) 2000 à 2500 A CC ± (3.5% R + 4 cts) 2500 à 3000 A CC ± (4.5% R + 4 cts) Résolution: 10 W Plage de mesure2/4: 100 à 999.9 kW Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision3/7): Jusqu'à 1000 A ± (2% R + 4 cts) 1000 à 2000 A ± (2.5% R + 4 cts) 2000 à 2500 A CC ± (3.5% R + 4 cts) 2500 à 3000 A CC ± (4.5% R + 4 cts) Résolution: 100 W Plage de mesure2/4: 1000 à 5100 kW1 Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision3/7): Jusqu'à 1000 A ± (2% R + 4 cts) 1000 à 2000 A ± (2.5% R + 4 cts) 2000 à 2500 A CC ± (3.5% R + 4 cts) 2500 à 3000 A CC ± (4.5% R + 4 cts) Résolution: 1000 W 1)Bande passante en CA: En tension = 3 kHz, en courant = 1 kHz 2)(3), (4), 5, 6 et (7) du paragraphe précédent s'appliquent 3)En mode MAX/MIN en puissance (de 10 Hz à 1 kHz en CA et CA+CC, à partir de 5 W) ajouter ± 1% R aux valeurs ci-dessus 4)En mode PEAK en puissance (de 10 Hz à 1 kHz en CA et CA+CC) ajouter ± 1.5% R aux valeurs ci-dessus |
| Mesure de la température | Type de capteur: Thermocouple K Gamme de mesure: -60 à 999.9°C (76 à 1831.8°F) / 1000 à 1200°C (1832 à 2192°F) Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision1: 1% R ± 3°C (1% R ± 5.4°F) Résolution: 0.1°C (0.1°F) Mode MAX/MIN (10 Hz à 1 kHz): Précision: Ajouter 1% R aux valeurs ci-dessus Temps de capture des extrêmes: Environ 100 ms 1)La précision de la mesure de température externe indiquée ne prend pas en compte la précision du thermocouple K. *NOTE: Utilisation de la constante de temps thermique (0.7 min/°C): Si la température de la pince varie soudainement de 10°C (50°F), la pince sera à 99% (cnst = 5) de la température finale après 0.7 min/°C x 5 soit 35 min (la constante de temps du capteur externe doit être ajoutée à cette valeur). |
| Fonction adaptateur en mode CC | Gamme de mesure1: 0 à 999.9 mV Gamme de mesure spécifiée2: 0 à 100% de la gamme de mesure Précision: 1% R + 3 cts Résolution: 0.1 mV Impédance d'entrée: 10 MΩ Gamme de mesure1: 1 à 9.99 V Gamme de mesure spécifiée2): 0 à 100% de la gamme de mesure Précision: 1% R + 3 cts Résolution: 10 mV Impédance d'entrée: 10 MΩ Mode MAX/MIN (de 10 Hz à 1 kHz): Précision: Ajouter 1% R aux valeurs ci-dessus Capture des extrêmes: Environ 100 ms 1) L'affichage de base est de 10,000 comptes. La position de la décimale et l'affichage des multiples (m et k) dépendent de la programmation du fCAteur d'échelle. En mode CC, l'affichage indique +OL au-dessus de +9999 comptes et -OL en dessous de -9999 comptes. Les signes - et + sont affichés (polarité). En mode CA, l'affichage indique OL au-dessus de 9999 comptes. 2) La bande passante maximale est de 1 kHz. |
| Fonction adaptateur en mode CA | Gamme de mesure1: 5 à 999.9 mV Gamme de mesure spécifiée2: 0 à 100% de la gamme de mesure Précision: 5 à 99.9 mV ± 1% R + 10 cts / 100 à 999.9 mV ± 1% R + 3 cts Résolution: 0.1 mV Impédance d'entrée: 10 MΩ Gamme de mesure1: 1 à 9.99 V Gamme de mesure spécifiée2): 0 à 100% de la gamme de mesure Précision: 1% R + 3 cts Résolution: 10 mV Impédance d'entrée: 10 MΩ Mode MAX/MIN (de 10 Hz à 1 kHz): Précision: Ajouter 1% R aux valeurs ci-dessus Capture des extrêmes: Environ 100 ms 1) L'affichage de base est de 10,000 comptes. La position de la décimale et l'affichage des multiples (m et k) dépendent de la programmation du facteur d'échelle. En mode CC, l'affichage indique +OL au-dessus de +9999 comptes et -OL en dessous de -9999 comptes. Les signes - et + sont affichés (polarité). En mode CA, l'affichage indique OL au-dessus de 9999 comptes. 2) La bande passante maximale est de 1 kHz. |
| Mesure de la puissance apparente CA+CC | Gamme de mesure2/4: 5 à 9.999 kVA Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision3: Jusqu'à 1000 A ± (2% R + 10 cts) 1000 à 2000 A ± (2.5% R + 10 cts) 2000 à 2500 A CC ± (3.5% R + 10 cts) 2500 à 3000 A CC ± (4,5% R + 10 cts) Résolution: 1 VA Gamme de mesure2/4: 10 à 99.99 kVA Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision3: Jusqu'à 1000 A ± (2% R + 3 cts) 1000 à 2000 A ± (2.5% R + 3 cts) 2000 à 2500 A CC ± (3.5% R + 3 cts) 2500 à 3000 A CC ± (4.5% R + 3 cts) Résolution: 10 VA Gamme de mesure2/4: 100 à 999.9 kVA Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision3: Jusqu'à 1000 A ± (2% R + 3 cts) 1000 à 2000 A ± (2.5% R + 3 cts) 2000 à 2500 A CC ± (3.5% R + 3 cts) 2500 à 3000 A CC ± (4.5% R + 3 cts) Résolution: 100 VA Gamme de mesure2/4: 1000 à 5100 kVA1 Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision3: Jusqu'à 1000 A ± (2% R + 3 cts) 1000 à 2000 A ± (2.5% R + 3 cts) 2000 à 2500 A CC ± (3.5% R + 3 cts) 2500 à 3000 A CC ± (4.5% R + 3 cts) Résolution: 1000 VA 1)Affichage de O.L au-dessus de 5100 kVA en monophasé (1700 V x 3000 A). Bande passante en CA: En tension = 3 kHz, en courant = 1 kHz 2)(3) et (4) du § précédent s'appliquent |
| Mesure de la puissance réactive CA+CC | Gamme de mesure2/4: 5 à 9.999 kvar Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure Précision38): Jusqu'à 1000 A ± (2% R + 10 cts) 1000 à 2000 A ± (2.5% R + 10 cts) 2000 à 2500 A CC ± (3.5% R + 10 cts) 2500 à 3000 A CC ± (4.5% R + 10 cts) Résolution: 1 var Gamme de mesure2/4: 10 à 99.99 kvar Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision3/8: Jusqu'à 1000 A ± (2% R + 4 cts) 1000 à 2000 A ± (2.5% R + 4 cts) 2000 à 2500 A CC ± (3.5% R + 4 cts) 2500 à 3000 A CC ± (4.5% R + 4 cts) Résolution: 10 var Gamme de mesure2/4: 100 à 999.9 kvar Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision3/8: Jusqu'à 1000 A ± (2% R + 4 cts) 1000 à 2000 A ± (2.5% R + 4 cts) 2000 à 2500 A CC ± (3.5% R + 4 cts) 2500 à 3000 A CC ± (4.5% R + 4 cts) Résolution: 100 var Gamme de mesure2/4: 1000 à 5100 kvar1 Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision3/8: Jusqu'à 1000 A ± (2% R + 4 cts) 1000 à 2000 A ± (2.5% R + 4 cts) 2000 à 2500 A CC ± (3.5% R + 4 cts) 2500 à 3000 A CC ± (4.5% R + 4 cts) Résolution: 1 kvar Mode MAX/MIN en puissance (de 10 Hz à 1 kHz): Précision: Ajouter 1% R aux valeurs ci-dessus Temps de capture: Environ 100 ms 1)Affichage de O.L au-dessus de 5100 kvar en monophasé (1700 V x 3000 A). Bande passante en CA: En tension = 3 kHz, en courant = 1 kHz 2)(3), (4), 5, 6 et (8) du § précédent s'appliquent |
| Calcul du facteur de puissance | Gamme de mesure1: -1 à 1 Gamme de mesure spécifiée: 0 à 50% de la gamme de mesure/50 à 100% de la gamme de mesure Précision7: ± (3% R + 3 cts)/± (2% R + 3 cts) Résolution: 0.01 Mode MAX/MIN (de 10 Hz à 1 kHz): Exactitude: Réglable 1% R aux valeurs ci-dessus Temps de capture: Environ 100 ms 1)Si l'un des termes du calcul du facteur de puissance est affiché comme O.L, ou forcé à zéro, l'affichage du facteur de puissance est une valeur indéterminée ---- 7)Du § précédent s'applique |
| Mesure de la tension et de la fréquence | Measurement range1: 5 à 99.9 Hz Plage de mesure spécifiée: 1 à 100% de la plage de mesure Précision: ± (0.4% R + 1 ct) Résolution: 0.1 Hz Measurement range1: 1000 à 9999 Hz Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision: ± (0.4% R + 1 ct) Résolution: 1 Hz Measurement range1: 10 à 19.99 kHz Plage de mesure spécifiée: 0 à 100% de la plage de mesure Précision: ± (0.4% R + 1 ct) Résolution: 10 Hz MAX/MIN mode (de 10 Hz à 1 kHz en tension et de 10 Hz à 1 kHz en courant): Précision: Ajouter 1% R aux valeurs du tableau ci-dessus Temps de capture des extrêmes: Environ 100 ms 1)Si le niveau du signal est trop faible (U < 3 V ou I < 3 A) ou si la fréquence est inférieure à 5 Hz, le dispositif ne peut pas déterminer la fréquence et affiche des tirets ---- |
| Mesure de la fréquence du courant | Gamme de mesure1: 5 à 999.9 Hz Gamme de mesure spécifiée: 1 à 100% de la gamme de mesure ExCAtitude: ± (0.4% R + 1 ct) Résolution: 0.1 Hz Mode MAX/MIN (de 10 Hz à 1 kHz en tension et de 10 Hz à 1 kHz en courant): Exactitude: Ajouter 1% R aux valeurs du tableau ci-dessus Temps de capture des extrema: Environ 100 ms 1)Si le niveau du signal est trop faible (U <3 V ou I <3 A) ou si la fréquence est inférieure à 5 Hz, l'appareil ne peut pas déterminer la fréquence et affiche des tirets ---- |
| THDr et THDf | Gamme de mesure: 0 à 100% Gamme de mesure spécifiée: 0 à 100% de la gamme de mesure Précision: ± (5% R + 2 cts) en tension et ± (5% R + 5 cts) en courant Résolution: 0.1% Mode MAX/MIN en THD (de 10 Hz à 1 kHz): Exactitude: Ajouter 1% R aux valeurs ci-dessus Temps de capture des extrema: Environ 100 ms NOTE: L'affichage est si le signal d'entrée est trop faible (V < 8 V ou I < 9 A) ou si la fréquence est inférieure à 5 Hz |
| Indication de l'ordre des phases | Gamme de fréquences: 47 à 400 Hz Gamme de tension acceptable: 50 à 1200 V Période de durée d'acquisition: ≤500 ms Période de durée de validité: Approximativement 10 s à 50 Hz Approximativement 2 s à 400 Hz Période de mesure de la durée d'acquisition: ≤500 ms Déséquilibre de phase acceptable: ±10° Déséquilibre d'amplitude acceptable: 20% Niveau acceptable d'harmoniques dans la tension: 10% |
| Écran | Unité CAL Rétroéclairage bleu |
| Température | Fonctionnement: -20 à 55°C (-4 à 131°F) Stockage: -40 à 70°C (-40 à 158°F) |
| Humidité relative (HR) | Fonctionnement: ≤90% jusqu'à 55°C (131°F) Stockage: ≤90% jusqu'à 70°C (158°F) |
| Alimentation | Piles: 4 x 1.5 V AA LR6 Autonomie des piles: >350 heures (sans rétroéclairage) Extinction automatique: Après 10 minutes sans activité de l'interrupteur et/ou du bouton |
| Conformité aux normes internationales | Sécurité électrique: Conforme aux normes IEC/EN 61010-1 ou BS EN 61010-1, IEC/EN 61010-2-032 ou BS EN 61010-2-032: 1000 V CAT IV et 1500 V CAT III Compatibilité électromagnétique: Conforme à la norme EN-61326-1 ou BS EN 61326-1, classification: environnement résidentiel Résistance mécanique: Chute libre: 2 m (3.28'), conformément à la norme IEC-68-2-32 Niveau de protection: Boîtier IP54 (selon la norme IEC-60529) / Mâchoires: IP40 |
| Boîtier | Coque rigide en polycarbonate avec revêtement en élastomère surmoulé UL94 V1 |
| Mâchoires | Polycarbonate Ouverture: 48 mm (1.9") Diamètre de serrage: 48 mm (1.9") |
| Dimensions | 272 x 92 x 41 mm (10.7 x 3.6 x 1.6") Écran: 41 x 48 mm (1.6 x 1.9") |
| Poids | 600 g (1.32 lbs) avec les piles |
