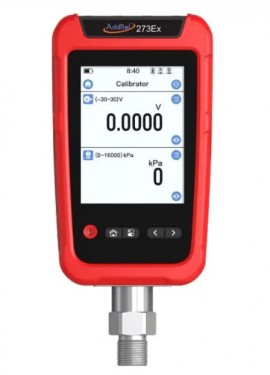

La série 273Ex est un calibrateur de pression multifonctionnel portatif sécuritaire. Ce modèle possède une gamme de pression de 0 à 30 psi, une précision de 0.02% FS et un port mâle 1/4" NPT.
La série 273Ex est un calibrateur de pression multifonctionnel portatif sécuritaire. Ce modèle possède une gamme de pression de 0 à 30 psi, une précision de 0.02% FS et un port mâle 1/4" NPT.
Le 273Ex d'Additel est un calibrateur de pression multifonctionnel portatif à sécurité intrinsèque doté d'un écran tactile couleur, d'une interface de type téléphone intelligent, de tâches de test rapide intégrées et d'une capacité de communication HART en option. Ce produit innovant d'Additel améliore considérablement les essais et l'étalonnage sur le terrain en milieu antidéflagrant. L'Additel 273Ex possède un capteur de pression atmosphérique intégré, de sorte que la pression absolue et la pression manométrique sont facilement facilitées. Avec trois entrées de module de pression, une commutable à la base et deux entrées numériques sur le côté, l'utilisateur peut configurer l'installation en conséquence et répondre facilement aux besoins d'étalonnage et d'essai de pression dans pratiquement n'importe quel environnement.
Sécurité intrinsèque:
L'ADT273Ex a passé les certifications de sécurité intrinsèque ATEX et IECEX les plus strictes d'organismes faisant autorité. Le niveau antidéflagrant est Ex ia IIC T4 Ga. Il peut être largement utilisé dans des environnements de gaz potentiellement explosifs, tels que les plateformes pétrolières et gazières, les raffineries, les usines chimiques et pétrochimiques, l'industrie pharmaceutique, l'industrie de l'énergie et du traitement du gaz. Chaque calibrateur à sécurité intrinsèque est doté d'un écran ACL couleur transflectif de pointe qui offre une visibilité accrue lorsqu'il est exposé à la lumière directe du soleil. Peu importe où votre travail vous mène, ces calibrateurs sont à la hauteur de la tâche.
Une expérience utilisateur moderne:
Additel s'est surpassé pour offrir à ses clients la meilleure expérience possible lors de l'utilisation de ce nouveau calibrateur révolutionnaire. L'écran tactile couleur offre une expérience rafraîchissante et intuitive par rapport aux autres calibrateurs sur le marché. Grâce à une structure de menu facile à naviguer et à une réponse tactile rapide, vous trouverez le calibrateur ADT273Ex simple mais puissant à utiliser. L'affichage facile à lire n'est pas seulement agréable à utiliser, il est aussi robuste pour répondre aux exigences d'un technicien occupé sur le terrain ou en laboratoire.
Communication HART en option:
Grâce à la prise en charge des protocoles de communication HART, le calibrateur de pression portatif ADT273Ex offre une solution d'étalonnage de pression pour les transmetteurs sur une large gamme de pressions. L'ADT273Ex est un appareil hautement portable qui peut mesurer la pression avec précision grâce à un capteur de pression commutable sur le terrain, ainsi que lire le courant ou les mV produits par un transducteur. Il peut même fournir une tension d'excitation (alimentation de boucle) pour alimenter les capteurs ou les transmetteurs pendant l'étalonnage.
Caractéristiques
| Électrique | |
| Mesure de tension | Gamme: ±300 mV Précision: 0.015% de la lecture + 15 uV Résolution: 1 uV Note: Impédance: >100 MΩ Gamme: ±30 V Précision: 0.015% de la lecture + 1.5 mV Résolution: 0.1 mV Note: Impédance: >1 MΩ |
| Mesure de courant | Gamme: ±30 mA Précision: 0.015% de la lecture + 1.5 uA Résolution: 0.1 uA Note: Impédance: <40 Ω |
| Mesure de fréquence | Gamme: 0.01 à 50,000 Hz (gamme automatique) Précision: 0.005% de la lecture + 2 derniers chiffres Résolution: résolution automatique à 6 chiffres Unités: Hz, kHz, MHz, CPM, CPH, s, ms, us Note: Tension de seuil min.: 2.5 V |
| Mesure de commutateur On-Off | Tension d'inspection: (3 à 30) V Vitesse de réponse: <10 ms, prend en charge les contacts secs et mouillés |
| Comptage d'impulsions | 0 à 9999,999, front montant et front descendant en option Tension de seuil min.: 2.5 V |
| Alimentation de boucle | 22 V ± 10% Impédance de sortie max.: 320 Ω Courant de charge max.: 25 mA |
| Pression | |
| Gamme de pression | Gamme: 0 à 30 psi Média: G Précision: 0.02% PE Pression d'éclatement: 3x |
| Résolution de pression | Résolution à 4, 5 ou 6 chiffres (sélectionnable par l'utilisateur) |
| Unités de mesure | kPa, Pa, GPa, MPa, mPa, uPa, hPa, bar, mbar, torr, mtorr, atm, psi, psia, psig, gf/cm2, kgf/cm2, inH2O@4°C (39.2°F), inH2O@20°C (68°F), mmH2O@4°C (39.2°F), mmH2O@20°C (68°F), ftH2O@4°C (39.2°F), ftH2O@20°C (68°F), inHg@0°C (32°F), mmHg@0°C (32°F), lb/ft2, tsi, psf, inH2O@15.56°C (60°F), ftH2O@15.56°C (60°F), cmH2O@4°C (39.2°F), mH2O@4°C (39.2°F), cmHg@0°C (32°F), mHg@0°C (32°F), kgf/m2 |
| Compensation de température | -10 à 50°C (14 à 122°F) |
| Type de module de pression | Module de pression numérique intégré: ADT158Ex (pour plus d'informations, veuillez consulter la fiche technique de l'ADT158Ex) Module de pression numérique externe: ADT161Ex (pour plus d'informations, veuillez consulter la fiche technique de l'ADT161Ex) |
| Spécifications | Se référer aux spécifications techniques de l'ADT158Ex et de l'ADT161Ex. |
| Indice de synthèse de pression statique élevée et de pression différentielle | Les deux modules doivent avoir la même gamme Précision typique de la pression différentielle de 0.002% PE ou 0.02% de la lecture, selon la valeur la plus élevée, lors de l'utilisation de deux modules externes de 0.02% PE Précision typique de la pression différentielle de 0.002% PE ou 0.05% de la lecture, selon la valeur la plus élevée, lors de l'utilisation de deux modules externes de 0.05% PE |
| Général | |
| Canaux d'entrée | Haut: 1 canal de mesure de signal électrique, prises bananes 0.157 (Φ4 mm (0.16")) Côté droit: 2 canaux pour modules de pression numériques externes, prise aviation dédiée à 5 broches Bas: module de pression numérique intégré (modèle ADT158Ex), interchangeable sur le terrain Interne: 1 capteur de pression atmosphérique intégré |
| Précision barométrique | ±0.0080 psi (±55 Pa) |
| Taux de mesure | mV, V, mA et fréquence: 3 fois/sec Module de pression: sélectionnable de 1 à 10 fois/sec (3 fois/sec par défaut) Baromètre: 1 fois/sec |
| Alimentation | Pile au lithium intelligente antidéflagrante de 4000 mAh, 14.4 Wh, temps de charge d'environ 6 heures, la pile peut être chargée indépendamment Temps de travail typique de 100 heures (mode mesure) |
| Environnemental | Gamme de température garantie des spécifications techniques: -10 à 50°C (14 à 122°F) Coefficient de température: ±2.8 ppm FS/°F (±5 ppm FS/°C) (-20 à -10°C (-4 à 14°F)) Température de fonctionnement: -20 à 50°C (-4 à 122°F) Température de stockage: -30 à 70°C (-22 à 158°F) Humidité: 0 à 95% HR, sans condensation Altitude: 3000 m (9843') |
| Temps de préchauffage | 10 min pour répondre pleinement aux spécifications techniques |
| Tension de protection des ports | 30 V max |
| Grade antidéflagrant | ATEX et IECEx: Ex ia IIC T4 Ga (Ta = -20 à 50°C (-4 à 122°F)) |
| Certification CE | TUV IEC61326, IEC61,010 |
| Conformité RoHS | Directive RoHS II 2011/65/UE, EN50,581:2012 |
| Niveau de protection | IP67, test de chute de 1 m (3.28') |
| Communication | USB-Type C isolé (esclave), Bluetooth |
| Affichage | Écran capacitif couleur de 4.4 (11.2 cm (4.41")), transflectif, avec rétroéclairage DEL |
| Période de garantie | 1 an |
| Dimensions | 177 x 105 x 52 mm (6.97 x 4.13 x 2.04) n'incluant pas le module ADT158Ex inférieur |
| Poids | 0.75 kg (1.65 lbs) |
| Électrique | |
| Mesure de tension | Gamme: ±300 mV Précision: 0.015% de la lecture + 15 uV Résolution: 1 uV Note: Impédance: >100 MΩ Gamme: ±30 V Précision: 0.015% de la lecture + 1.5 mV Résolution: 0.1 mV Note: Impédance: >1 MΩ |
| Mesure de courant | Gamme: ±30 mA Précision: 0.015% de la lecture + 1.5 uA Résolution: 0.1 uA Note: Impédance: <40 Ω |
| Mesure de fréquence | Gamme: 0.01 à 50,000 Hz (gamme automatique) Précision: 0.005% de la lecture + 2 derniers chiffres Résolution: résolution automatique à 6 chiffres Unités: Hz, kHz, MHz, CPM, CPH, s, ms, us Note: Tension de seuil min.: 2.5 V |
| Mesure de commutateur On-Off | Tension d'inspection: (3 à 30) V Vitesse de réponse: <10 ms, prend en charge les contacts secs et mouillés |
| Comptage d'impulsions | 0 à 9999,999, front montant et front descendant en option Tension de seuil min.: 2.5 V |
| Alimentation de boucle | 22 V ± 10% Impédance de sortie max.: 320 Ω Courant de charge max.: 25 mA |
| Pression | |
| Gamme de pression | Gamme: 0 à 30 psi Média: G Précision: 0.02% PE Pression d'éclatement: 3x |
| Résolution de pression | Résolution à 4, 5 ou 6 chiffres (sélectionnable par l'utilisateur) |
| Unités de mesure | kPa, Pa, GPa, MPa, mPa, uPa, hPa, bar, mbar, torr, mtorr, atm, psi, psia, psig, gf/cm2, kgf/cm2, inH2O@4°C (39.2°F), inH2O@20°C (68°F), mmH2O@4°C (39.2°F), mmH2O@20°C (68°F), ftH2O@4°C (39.2°F), ftH2O@20°C (68°F), inHg@0°C (32°F), mmHg@0°C (32°F), lb/ft2, tsi, psf, inH2O@15.56°C (60°F), ftH2O@15.56°C (60°F), cmH2O@4°C (39.2°F), mH2O@4°C (39.2°F), cmHg@0°C (32°F), mHg@0°C (32°F), kgf/m2 |
| Compensation de température | -10 à 50°C (14 à 122°F) |
| Type de module de pression | Module de pression numérique intégré: ADT158Ex (pour plus d'informations, veuillez consulter la fiche technique de l'ADT158Ex) Module de pression numérique externe: ADT161Ex (pour plus d'informations, veuillez consulter la fiche technique de l'ADT161Ex) |
| Spécifications | Se référer aux spécifications techniques de l'ADT158Ex et de l'ADT161Ex. |
| Indice de synthèse de pression statique élevée et de pression différentielle | Les deux modules doivent avoir la même gamme Précision typique de la pression différentielle de 0.002% PE ou 0.02% de la lecture, selon la valeur la plus élevée, lors de l'utilisation de deux modules externes de 0.02% PE Précision typique de la pression différentielle de 0.002% PE ou 0.05% de la lecture, selon la valeur la plus élevée, lors de l'utilisation de deux modules externes de 0.05% PE |
| Général | |
| Canaux d'entrée | Haut: 1 canal de mesure de signal électrique, prises bananes 0.157 (Φ4 mm (0.16")) Côté droit: 2 canaux pour modules de pression numériques externes, prise aviation dédiée à 5 broches Bas: module de pression numérique intégré (modèle ADT158Ex), interchangeable sur le terrain Interne: 1 capteur de pression atmosphérique intégré |
| Précision barométrique | ±0.0080 psi (±55 Pa) |
| Taux de mesure | mV, V, mA et fréquence: 3 fois/sec Module de pression: sélectionnable de 1 à 10 fois/sec (3 fois/sec par défaut) Baromètre: 1 fois/sec |
| Alimentation | Pile au lithium intelligente antidéflagrante de 4000 mAh, 14.4 Wh, temps de charge d'environ 6 heures, la pile peut être chargée indépendamment Temps de travail typique de 100 heures (mode mesure) |
| Environnemental | Gamme de température garantie des spécifications techniques: -10 à 50°C (14 à 122°F) Coefficient de température: ±2.8 ppm FS/°F (±5 ppm FS/°C) (-20 à -10°C (-4 à 14°F)) Température de fonctionnement: -20 à 50°C (-4 à 122°F) Température de stockage: -30 à 70°C (-22 à 158°F) Humidité: 0 à 95% HR, sans condensation Altitude: 3000 m (9843') |
| Temps de préchauffage | 10 min pour répondre pleinement aux spécifications techniques |
| Tension de protection des ports | 30 V max |
| Grade antidéflagrant | ATEX et IECEx: Ex ia IIC T4 Ga (Ta = -20 à 50°C (-4 à 122°F)) |
| Certification CE | TUV IEC61326, IEC61,010 |
| Conformité RoHS | Directive RoHS II 2011/65/UE, EN50,581:2012 |
| Niveau de protection | IP67, test de chute de 1 m (3.28') |
| Communication | USB-Type C isolé (esclave), Bluetooth |
| Affichage | Écran capacitif couleur de 4.4 (11.2 cm (4.41")), transflectif, avec rétroéclairage DEL |
| Période de garantie | 1 an |
| Dimensions | 177 x 105 x 52 mm (6.97 x 4.13 x 2.04) n'incluant pas le module ADT158Ex inférieur |
| Poids | 0.75 kg (1.65 lbs) |
