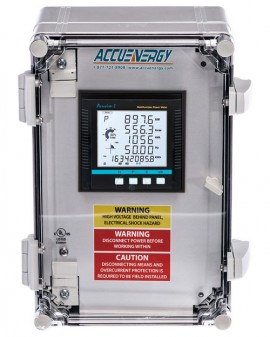

Le boîtier de panneau précâblé offre une solution de mesure d'énergie tout-en-un prête à l'emploi. Cet ensemble comprend un boîtier en polycarbonate étanche homologué NEMA 4X, un compteur de puissance et d'énergie de qualité facturation avec enregistrement de données Acuvim IIR, et une alimentation de 480 V CA.
Le boîtier de panneau précâblé offre une solution de mesure d'énergie tout-en-un prête à l'emploi. Cet ensemble comprend un boîtier en polycarbonate étanche homologué NEMA 4X, un compteur de puissance et d'énergie de qualité facturation avec enregistrement de données Acuvim IIR, et une alimentation de 480 V CA.
Solutions de mesure de puissance prêtes à l'emploi
Le compteur de puissance préinstallé, précâblé et préconfiguré constitue une solution parfaite pour les projets de modernisation où l'espace de mesure n'est pas prévu à l'origine dans un panneau de distribution électrique.
Caractéristiques principales de l'AcuPanel 9104X
Compteur de puissance multifonction Acuvim IIR
Le compteur de puissance multifonction haute performance est le choix idéal pour la surveillance et le contrôle des systèmes de distribution d'énergie.
Caractéristiques principales de l'Acuvim IIR
Avantages
| Gamme de tension | 10 V à 1000 kV |
| Gamme de courant | 5 mA to 50,000 A |
| Gamme de puissance | -9999MW to 9999MW |
| Gamme de puissance réactive | -9999Mvar to 9999Mvar |
| Gamme de puissance apparente | 0 à 9999MVA |
| Gamme de demande de puissance | -9999MW to 9999MW |
| Gamme de demande de puissance réactive | -9999Mvar to 9999Mvar |
| Gamme de demande de puissance apparente | 0 à 9999MVA |
| Gamme de facteur de puissance | -1.000 à 1.000 |
| Gamme de fréquence | 45.00 à 65.00 Hz (type 50 ou 60 Hz); 300.00 Hz to 500.00 Hz (type 400 Hz) |
| Gamme d'énergie | 0 à 99,999,999.9kWh |
| Gamme d'énergie réactive | 0 à 99,999,999.9kvarh |
| Gamme d'énergie apparente | 0 à 99,999,999.9kVAh |
| Gamme d'angle de phase | 0.0° to 359.9° |
| Gamme de facteur de déséquilibre | 0.0% to 100.0% |
| Entrée de courant | 5 A ou 1 A nominal |
| Mémoire intégrée | 8MB |
| Communication | Protocole Modbus-RTU |
| Cote NEMA | NEMA 4X |
| Alimentation | 480 V CA |
| Dimensions | 200 x 300 x 186.5 mm (7.88 x 11.81 x 7.34") |
| Poids | 3.63 kg (8 lbs) |
| Gamme de tension | 10 V à 1000 kV |
| Gamme de courant | 5 mA to 50,000 A |
| Gamme de puissance | -9999MW to 9999MW |
| Gamme de puissance réactive | -9999Mvar to 9999Mvar |
| Gamme de puissance apparente | 0 à 9999MVA |
| Gamme de demande de puissance | -9999MW to 9999MW |
| Gamme de demande de puissance réactive | -9999Mvar to 9999Mvar |
| Gamme de demande de puissance apparente | 0 à 9999MVA |
| Gamme de facteur de puissance | -1.000 à 1.000 |
| Gamme de fréquence | 45.00 à 65.00 Hz (type 50 ou 60 Hz); 300.00 Hz to 500.00 Hz (type 400 Hz) |
| Gamme d'énergie | 0 à 99,999,999.9kWh |
| Gamme d'énergie réactive | 0 à 99,999,999.9kvarh |
| Gamme d'énergie apparente | 0 à 99,999,999.9kVAh |
| Gamme d'angle de phase | 0.0° to 359.9° |
| Gamme de facteur de déséquilibre | 0.0% to 100.0% |
| Entrée de courant | 5 A ou 1 A nominal |
| Mémoire intégrée | 8MB |
| Communication | Protocole Modbus-RTU |
| Cote NEMA | NEMA 4X |
| Alimentation | 480 V CA |
| Dimensions | 200 x 300 x 186.5 mm (7.88 x 11.81 x 7.34") |
| Poids | 3.63 kg (8 lbs) |
