Megger BD-59093 offre

Robuste et léger, ce micro-ohmmètre portatif convient aux travaux sur le terrain, notamment dans les sous-stations. Conçu pour plusieurs applications, ce micro-ohmmètre est le plus couramment utilisé pour les mesures de résistance de contact des disjoncteurs à basse, moyenne et haute tensions, des joints de barres omnibus et d'autres liaisons à courant élevé.

Caractéristiques

• Fournit une possibilité de 240 A pour mesurer la résistance des liaisons à courant élevé
• La technologie DualGround assure la mise à la terre de l'objet de l'essai, assurant ainsi un flux de travail sécuritaire
• Gamme automatique de 1 mΩ à 1 000 MΩ
• La technologie de condensateur Ultra permet une génération de courant élevée
• Stocke jusqu'à 190 résultats d'essais et transfère les données d'essai à l'ordinateur par Bluetooth
• Fourni avec des pinces Kelvin permettant d'effectuer l'essai Kelvin 4 fils
• Portable, pesant seulement 2.2 lb (1 kg)
• Alimentation par pile rechargeable
• Conforme aux normes IEEE et CEI

Applications

• Essais de disjoncteur
• Essais de barre omnibus
• Commutateurs
• Déconnexion d'appareils
• Connexions de mise à la terre sécuritaires
• Points de soudage
• Fusibles
• Câbles

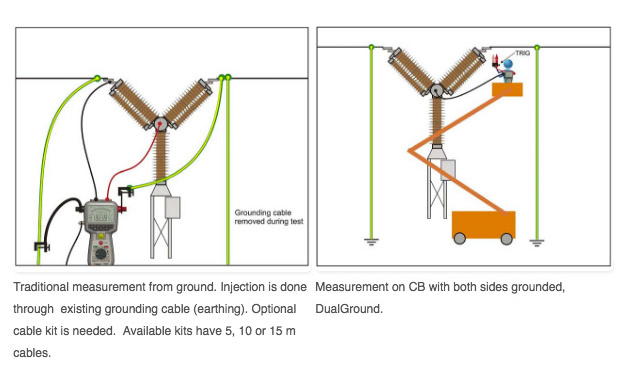

Les deux côtés sont mis à la terre

Au sein des services publics d'électricité, chez les propriétaires d'appareils de commutation et les entreprises de services, l'accent est davantage mis sur l'efficacité des opérations, de l'entretien et des niveaux de service L'accent est davantage mis sur la santé, la sécurité et la conformité environnementale. L'expérience a également démontré des demandes pour des périodes d'essai plus courtes, tandis que l'appareillage de commutation est de moins en moins disponible pour être mis hors service.

De nombreux services publics exigent que les mises à la terre de sécurité restent en place pendant les pannes de stations. Par conséquent, il a été conçu en tenant compte de cette contrainte de sécurité sur le terrain. La méthode de mise à la terre DualGround signifie que l'objet d'essai sera mis à la terre des deux côtés tout au long de l'essai, ce qui assure un flux de travail plus sûr, plus rapide et plus facile. Un minimum de temps doit être passé dans la sous-station et l'accent doit être mis sur l'essai plutôt que sur l'équipement.

Vue avant de l'instrument

1. Borne de sortie de courant (-)
2. Borne de sortie de courant (+)
3. Affichage
4. Borne de mise à la terre
5. Touches de navigation et de réglage à l'écran
6. Bouton TEST
7. Veille/Réveil (appuyer rapidement pour basculer)
8. Effacer le journal (appuyer et maintenir enfoncé pendant 5 secondes)
9. Sélecteur de fonction
10. Connecteur du fil de détection de tension (–)
11. Connecteur du fil de détection de tension (+) et de la fonction de déclenchement
12. Connecteur du chargeur de piles
13. Indicateur du chargeur de piles

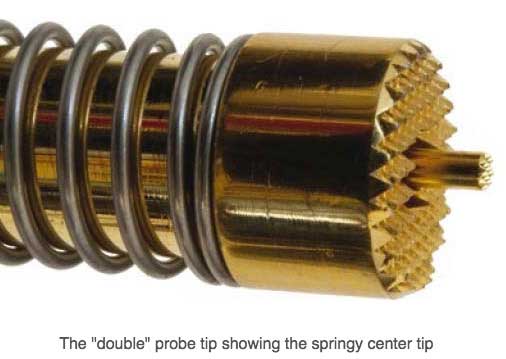

Les sondes Kelvin sont utilisées pour un essai Kelvin à 4 fils. Il s'agit d'une façon de mesurer les résistances de continuité en s'assurant que toutes les résistances des contacts et des fils sont compensées, ce qui permet d'obtenir une plus grande précision dans les mesures. Chaque ensemble de sonde Kelvin possède deux extrémités de sonde: une extrémité est destinée au courant généré; l'autre mesurera la très petite tension présente.

Les pinces Kelvin utilisent le même principe.

L'équipement et les méthodes qui prennent en charge les essais DualGround™ sont associés au symbole DualGround. Ce symbole certifie l'utilisation de technologies et de méthodes révolutionnaires qui permettent un travail sécuritaire, rapide et facile, avec les deux côtés mis à la terre tout au long de l'essai.
